  • SOG高壓真空斷路器
  • 所屬類別：產品 > 戶內外高壓斷路器
  •       全國免費熱線：
    400-820-7720
  •       電話：021-67752215
  • 分享：
一、產品介紹

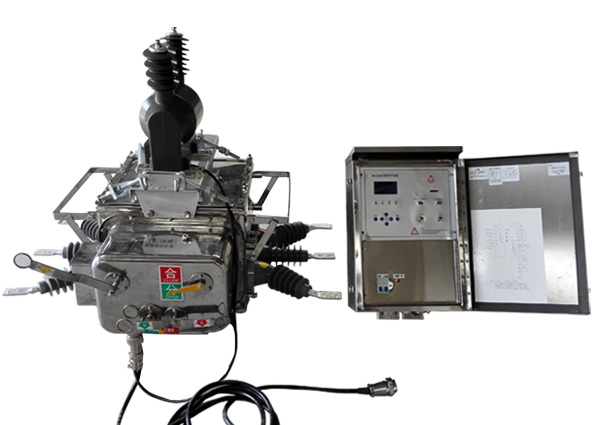

公司生產的SOG高壓真空斷路器是由ZW20-12KV和帶SOG功能的控制器組合而成。ZW20-12KV型戶外柱上高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。

高壓開關設備,SOG控制器實現接地保護功能，主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。

二、設備的使用環境
溫度：-20℃ ～ +70℃; 海拔高度3KM以下; 風速≤35米/秒，相對濕度≤95%
氣壓：日平均值≤2.2×10Mpa,月平均值≤1.8×10Mpa
抗震烈度：地震烈度8度，地面水平加速度1/4 g,地面垂直加速度1/8g, 安全系數1.7
污穢等級：Ⅲ級; 最大覆冰厚度：10mm
三、SOG主要功能
1．三遙功能
遙 測：實時測量線路的相間保護電流、單相電壓、裝置后備電池電壓、零序保護電流等參數。
遙 信：監視開關兩側的供電狀態，準確檢測線路故障及異常運行信息，以及開關的變位信息、儲能狀態，并及時上傳，實現對配網的故障診斷。
遙 控：可通過自動化配網系統或后臺監控系統控制開關分合，實現故障隔離以及非故障段自動恢復供電的功能。
2．保護功能
多次重合閘時間獨立設定，單側/兩側同步控制，單側/兩側欠壓、過壓保護及告警，多時段過負荷保護及告警，采集計量信號實現欲付費功能。
3．實現帶SOG功能（過流脈沖跳閘）
此功能主要是負荷開關的故障電流大于開關的分斷能力而考慮的；
1）當用戶界內發生單相接地故障達到零序電流保護整定值時，零序電流保護在整定時間滿足后正確動作，作用于分界開關跳閘，隔離故障；當用戶界外系統側發生單相接地故障時，零序電流保護不動作；
2）用戶界內發生相間短路故障，相間過流保護啟動并記憶；（上海龍熔電氣）當控制器檢測到過流分界負荷開關的電流大于整定值，先閉鎖跳閘出口，然后繼續監測系統側電壓值小于整定值和無相間故障電流時，立即解除跳閘閉鎖，對分界負荷開關進行跳閘，實現SOG速隔，從而故障區域段被隔離。
4．通信功能
通訊方式：GSM、GPRS（聯通、移動）、光纖/EPON、GPON光貓（電信），常規RS232/RS485(調度、后臺監控系統)、CAN等通訊接口；
通訊協議：國家標準協議：101（103）、104、CDT、MODEBUS等；
通訊速率：通訊速率300BPS---9600BPS可獨立選擇設定；

四、SOG參數

序號

項目

規定值

1

輸入工作電壓

AC220V/DC220V電源供電

2

工作電壓頻率

45Hz~55Hz

3

輸入工作電壓波動范圍

額定電壓：AC220V，允許偏差：-20% ~ +20%

4

交流測量信號U、I

0.5級

5

交流電壓、電流、頻率

0-100V/0-5A

6

額定電壓Un

額定電流In

3X220V

3X5A

7

頻率

±0.01Hz

8

時鐘精度

≤±0.5s/d

9

故障電流

大于等于10In，精度3級-由CT精度等級決定

10

功率消耗

有功功耗不大于5W，視在功耗不大于10VA

11

SOE分辨率

≤2ms

12

電流采樣

電壓：AC100V/220V、測量CT電流：AC 5A/1A、

保護CT電流：AC 100A

13

直流量采樣

直流：DC0-30V,4-20mA,10mA,精度:0.5%

14

通信方式及速率

具備RS232/RS485：300~19200BPS

CAN:100K~1Mbps；以太網：10/100M

15

阻燃性能

非金屬外殼符合GBT/T5169.11阻燃要求

16

電氣間隙和爬電距離

工作在海拔高度2000m以上符合GBT16935.1的規定

17

抗高頻干擾

IV級

參考GB/T15153.1

18

靜電放電

IV級

參考GB/T15153.2

19

浪涌干擾

IV級

參考GB/T15153.3

20

快速瞬變

IV級

參考GB/T15153.4
